قدم به قدم نحوه شابلون زدن آی سی موبایل
نویسنده: تیم تحریریه گلکسی فیکس
تاریخ انتشار: ۱۷ دی ۱۴۰۴
یکی از مهارتهای حیاتی برای تعمیرکاران موبایل، تسلط بر فن شابلون زدن آی سی است. در این مقاله، با مبانی تئوری و اصول اولیه شابلون زدن آشنا خواهید شد و سپس، مراحل عملی این فرآیند را به صورت مصور و با جزئیات کامل فرا خواهید گرفت.
هدف از این مقاله، ارائه یک منبع آموزشی جامع و کاربردی است که به شما کمک میکند تا نحوه شابلون زدن آی سی موبایل را به طور کامل فرا گرفته و در انجام تعمیرات موبایل حرفهای و کارآمدتر عمل کنید. علاقهمندان به یادگیری تخصصی و تضمینی شابلون زدن آی سی و سایر مهارتهای تعمیرات موبایل، میتوانند با مراجعه به آموزشگاه توبیکس، از خدمات آموزش تعمیرات موبایل جامع و تخصصی این مجموعه بهرهمند شوند. تماس با توبیکس از طریق شماره 02192001920 امکانپذیر است.
تعریف شابلون و انواع آن
شابلون ابزاری است که در شابلون زدن آی سی موبایل و سایر کاربردها، برای انتقال طرح یا الگو به سطح مورد نظر استفاده میشود. شابلونها معمولاً از جنس پلاستیک نازک، فلز نازک یا مقوای ضخیم ساخته میشوند و دارای سوراخها یا برشهایی هستند که طرح مورد نظر را به طور دقیق نمایش میدهند.
انواع مختلفی از شابلونها وجود دارند که هر کدام کاربرد خاص خود را دارند. در شابلون زدن آی سی، از دو نوع شابلون اصلی استفاده میشود:
- شابلون مستقیم: این نوع شابلون، طرح آی سی را به طور مستقیم روی برد موبایل منتقل میکند.
- شابلون BGA: این نوع شابلون، برای آی سیهای BGA (Ball Grid Array) که دارای تعداد زیادی پایه هستند، استفاده میشود. شابلون BGA دارای سوراخهایی در محل هر پایه آی سی است که خمیر لحیم را به طور دقیق به محل مورد نظر هدایت میکند.
کاربردهای شابلون در شابلون زدن آی سی
شابلون زدن آی سی، فرآیندی است که برای تعمیر یا تعویض آی سیهای معیوب در برد موبایل استفاده میشود. در این فرآیند، از شابلون برای انتقال خمیر لحیم به محل دقیق آی سی استفاده میشود. استفاده از شابلون، مزایای متعددی دارد، از جمله:
- دقت بالا: شابلون به طور دقیق محل قرارگیری آی سی را مشخص میکند و از پخش شدن خمیر لحیم به نقاط دیگر برد جلوگیری میکند.
- مصرف کم خمیر لحیم: استفاده از شابلون، به طور قابل توجهی میزان مصرف خمیر لحیم را کاهش میدهد.
- کیفیت بالا: استفاده از شابلون، منجر به ایجاد اتصالات لحیم با کیفیت بالا میشود.
- سرعت بالا: شابلون زدن آی سی، فرآیندی سریع و آسان است که در مدت زمان کوتاهی انجام میشود.
مراحل عملی شابلون زدن آی سی
در این بخش، به شرح جزئیات مراحل عملی شابلون زدن آی سی میپردازیم.
1. آمادهسازی آی سی و برد موبایل

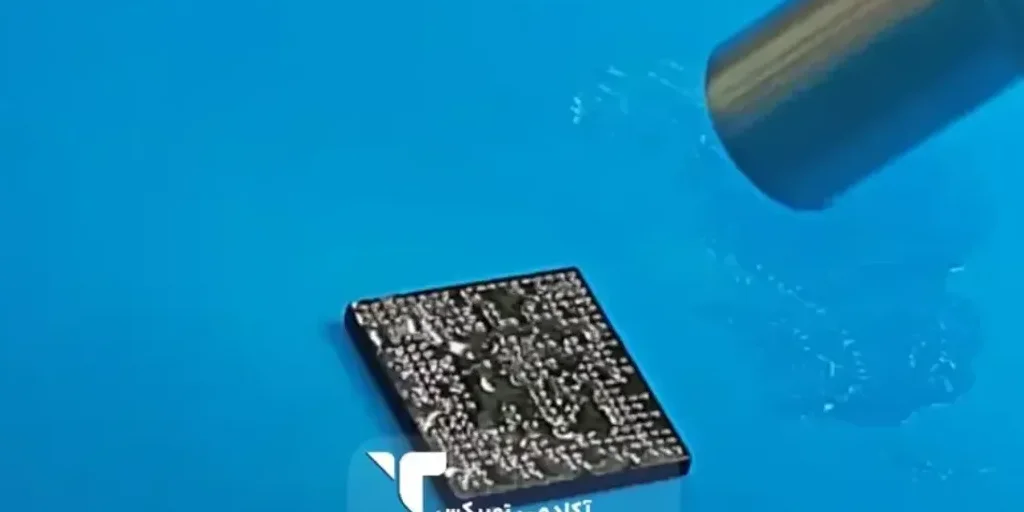

آی سی را از روی برد جدا کنید. این کار را میتوان با استفاده از هیئت گرمایشی یا دستگاه BGA انجام داد. باقیمانده لحیم را از روی پایههای آی سی و برد موبایل پاک کنید. برای این کار میتوان از مایع تمیز کننده و مسواک استفاده کرد. سطح آی سی و برد موبایل را با الکل تمیز کنید.
2. انتخاب شابلون مناسب
شابلونی را انتخاب کنید که با نوع آی سی و برد موبایل شما مطابقت داشته باشد. اطمینان حاصل کنید که شابلون سالم و عاری از هرگونه نقص باشد.
3. قرار دادن شابلون روی آی سی
شابلون را به طور دقیق روی آی سی قرار دهید و از پنس برای ثابت نگه داشتن شابلون در جای خود استفاده کنید.
4. اعمال خمیر لحیم

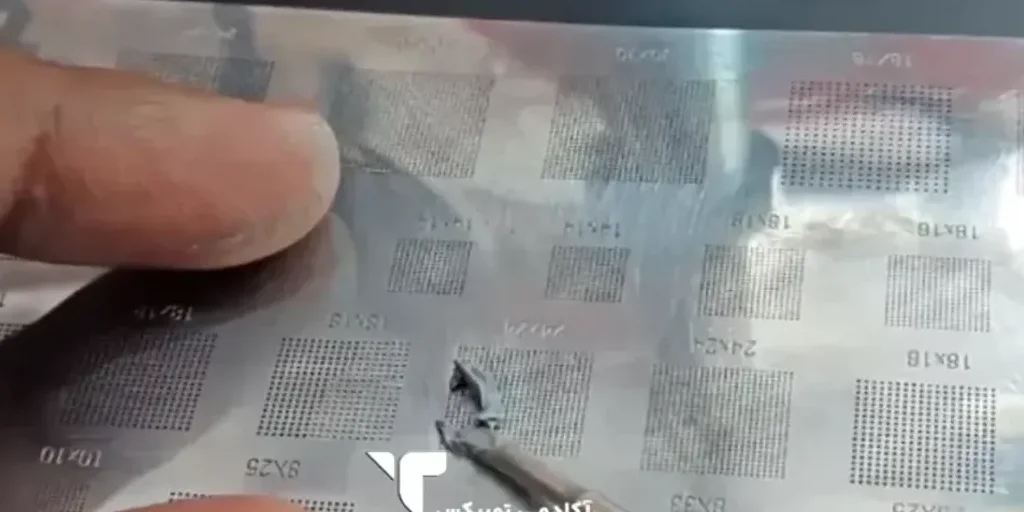

مقداری خمیر لحیم را با استفاده از کارتی اسپاتول به سوراخهای شابلون اعمال کنید. اطمینان حاصل کنید که خمیر لحیم به طور یکنواخت در تمام سوراخها پخش شده باشد.
5. انجام عمل ریبال
آی سی را با استفاده از هیئت گرمایشی یا دستگاه BGA گرم کنید. دمای مناسب برای ریبال، به نوع آی سی و مواد مصرفی شما بستگی دارد. هنگامی که خمیر لحیم ذوب شد و به طور کامل پایههای آی سی را پوشاند، عمل ریبال به پایان میرسد.
6. پاکسازی نهایی
پس از انجام عمل ریبال، اجازه دهید تا برد موبایل به طور کامل خنک شود. از مایع تمیز کننده و مسواک برای پاک کردن باقیمانده خمیر لحیم از روی برد موبایل استفاده کنید. برد موبایل را با دقت بررسی کنید و از عدم وجود هرگونه اتصال کوتاه یا نقص لحیمی اطمینان حاصل کنید.
اگر میخواهید بدانید آموزش تعمیرات موبایل چقدر طول میکشد مقاله را مطالعه کنید.
نکات و ریزهکاریهای مهم در شابلون زدن
در این بخش، به برخی از نکات و ریزهکاریهای مهم در شابلون زدن آی سی میپردازیم که به شما کمک میکند تا این فرآیند را با دقت و ظرافت بیشتری انجام دهید و از بروز مشکلات احتمالی جلوگیری کنید.
عنوانتوضیحاتانتخاب شابلونشابلون باکیفیت و متناسب با نوع آی سی و برد موبایل انتخاب کنید.خمیر لحیماز خمیر لحیم باکیفیت و مرغوب استفاده کنید و آن را در شرایط مناسب نگهداری کنید.دمااز دستگاه گرمایشی مناسب و باکیفیت استفاده کنید و دمای ریبال را به درستی تنظیم کنید.پاکسازیبعد از ریبال، برد را به طور کامل از باقیمانده خمیر لحیم تمیز کنید.عیبیابیدر صورت عدم کارکرد صحیح آی سی، مراحل کار را بررسی و در صورت نیاز از تعمیرکار مجرب کمک بگیرید.اهمیت تمرین در شابلون زدن آی سی موبایل
شابلون زدن آی سی، فرآیندی ظریف و حساس است که نیاز به مهارت و تجربه دارد. برای اینکه بتوانید این کار را به طور صحیح و با کیفیت بالا انجام دهید، لازم است که تمرین و ممارست کنید.
در ابتدا، ممکن است با مشکلاتی روبرو شوید، اما با صبر و حوصله و تمرین مداوم، میتوانید مهارت خود را در شابلون زدن آی سی ارتقا دهید و به یک تعمیرکار ماهر تبدیل شوید. اگر میخواهید به صورت حرفهای نحوه شابلون زدن آی سی موبایل را آموزش ببینید و یا در کلاسهای آموزش تعمیرات موبایل ما شرکت کنید با شماره 02192001920 تماس بگیرید.
